内容·详细

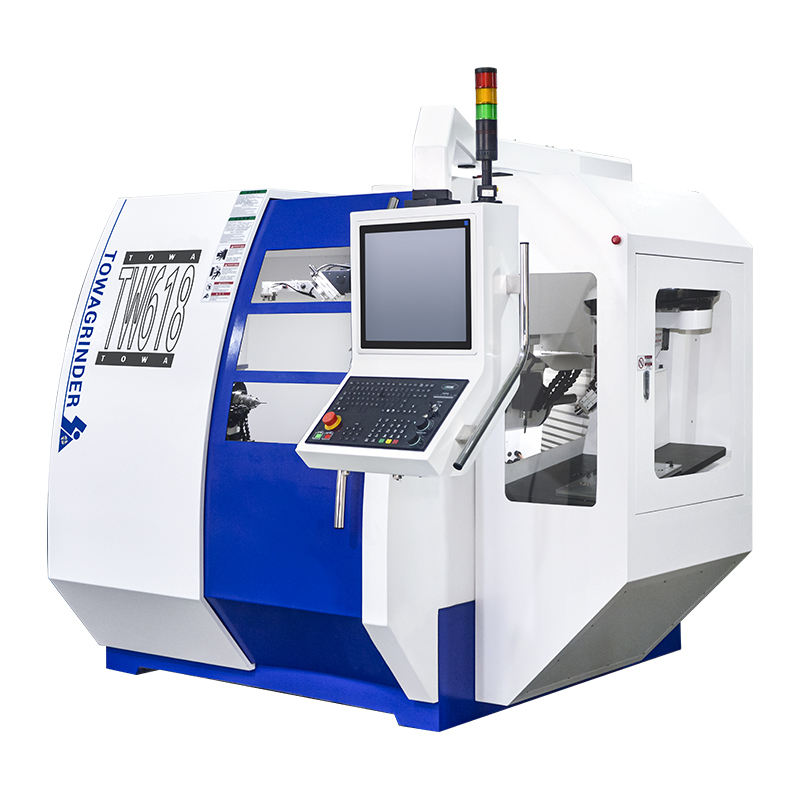

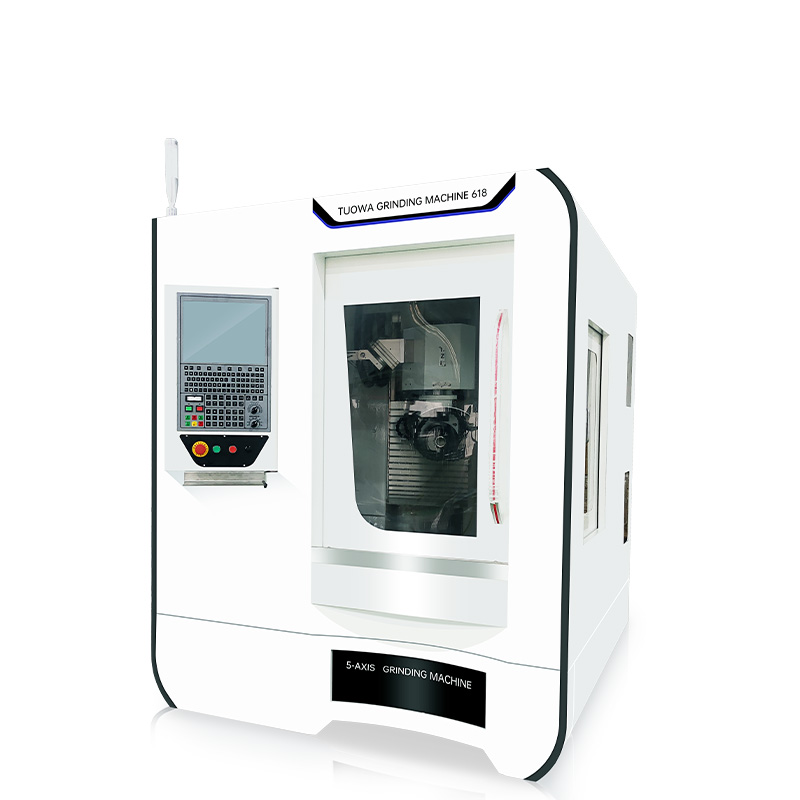

一、机床简介
本公司生产的5轴5联动的数控刀具专用磨床，是根据德国5轴数控工具磨床的理验及设计人员实际操的经验，并在刀具生产现场交流而设计。在实用、经济、操作、维修、稳定、高效上得到体现。
适用于生产或修磨各类： 铣刀、钻头、铰刀，镗刀、雕刻刀、倒角刀，开料刀、滚花刀、螺纹芯头、旋转挫、木工刀具、轮廓刀具、医疗刀具、成型刀具 、等非标刀具。
机床采用机床右开门，便于机床无限制的操作与维护，全封闭的保护罩壳符合生产安全，为应对特殊工具的生产，使设备的伺服轴相对的位置关系达到最优化，可对应多品种工具加工的机构造。
全轴均采用进口的伺服电机与丝杆导轨，高精度和分辨率，保证刀具的高生产效率及生产品质。
二、主要配置：
1、 X轴，水平直线CNC数控轴，台湾新代伺服电机，THK精密滚珠丝杆，THK精密滚珠型导轨。
2、 Y轴，水平直线CNC数控轴，台湾新代伺服电机，THK精密滚珠丝杆，THK精密滚珠型导轨。
3、 Z轴，垂直直线CNC数控轴，台湾新代伺服电机，THK精密滚珠丝杆，THK精密滚珠型导轨。
4、 A轴：工件旋转分度轴DD直驱。
5、 B轴：旋转分度轴DD直驱。
6、 精密万向探针（工件探针）。
7、 整体矿物铸造大理石床身及立柱。
8、 采用带磁铁的移动型手轮，方便操作。
9、 专用高速永磁电主轴，双磨头设计HSK砂轮法兰可整体拆卸至砂轮修整机修整砂轮。
10、 主轴电机配永磁电机专用驱动器。
11、 机内安装管式密封防油LED灯。
注：
导轨 日本THK P级
丝杆 日本THK C3
伺服马达 台湾新代
数控系统 台湾新代
探针 高精度(万向)

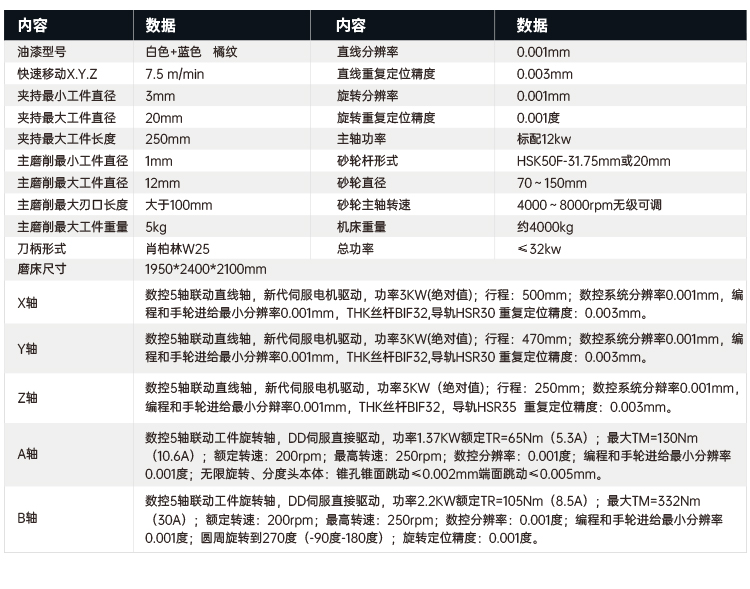

三、技术参数：
